德國寶德BURKERT氣動隔膜閥技術分析

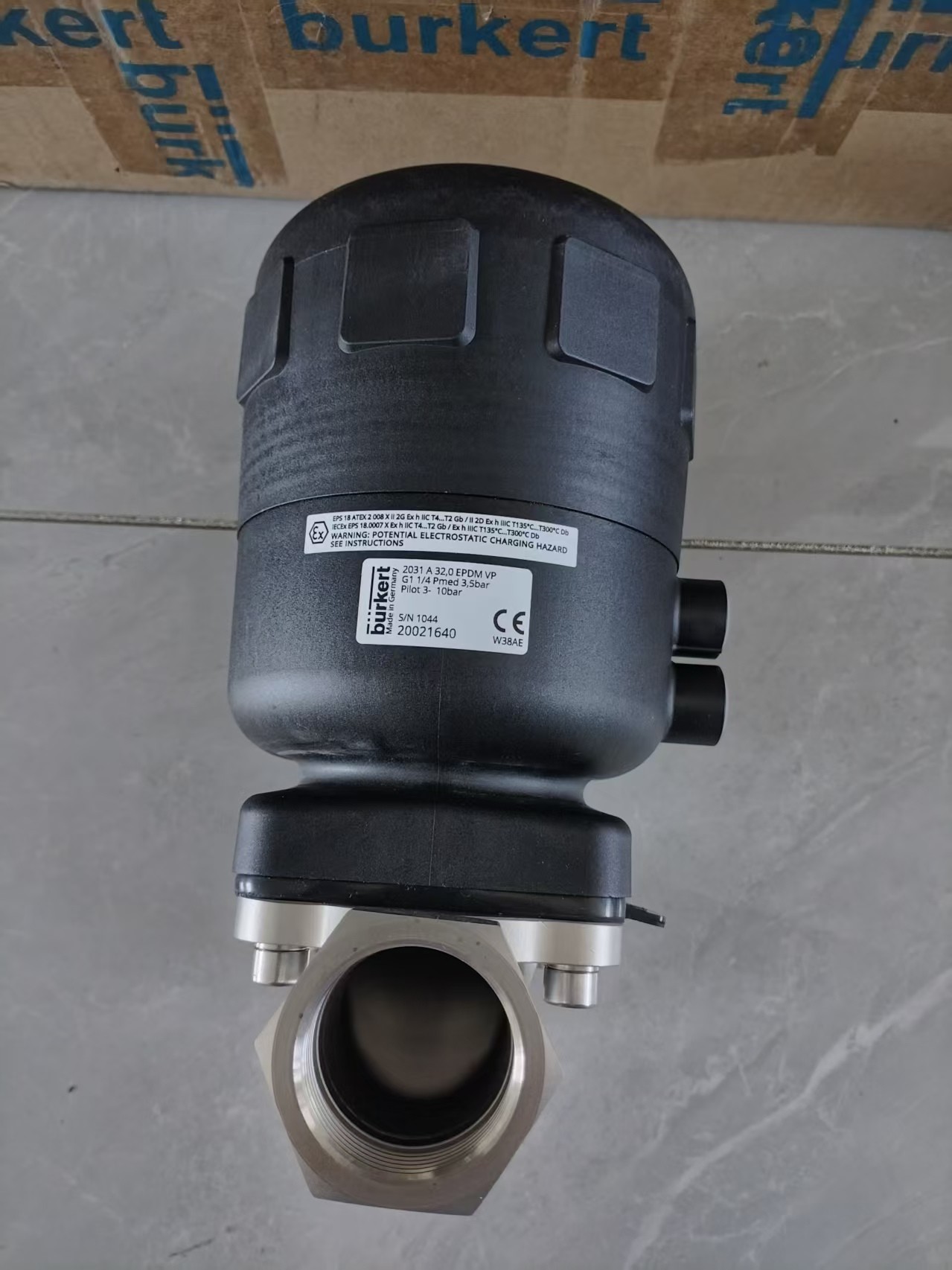

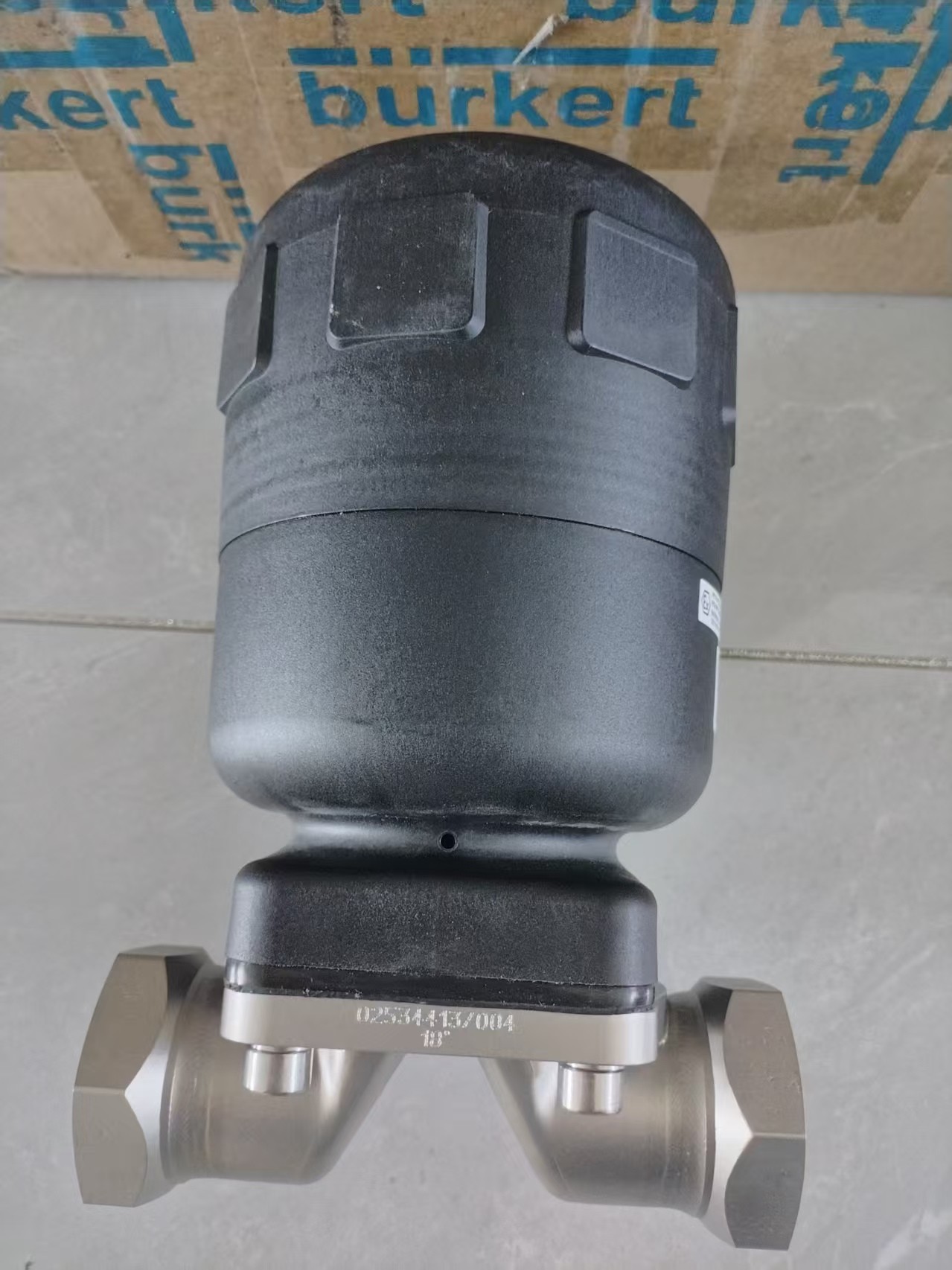

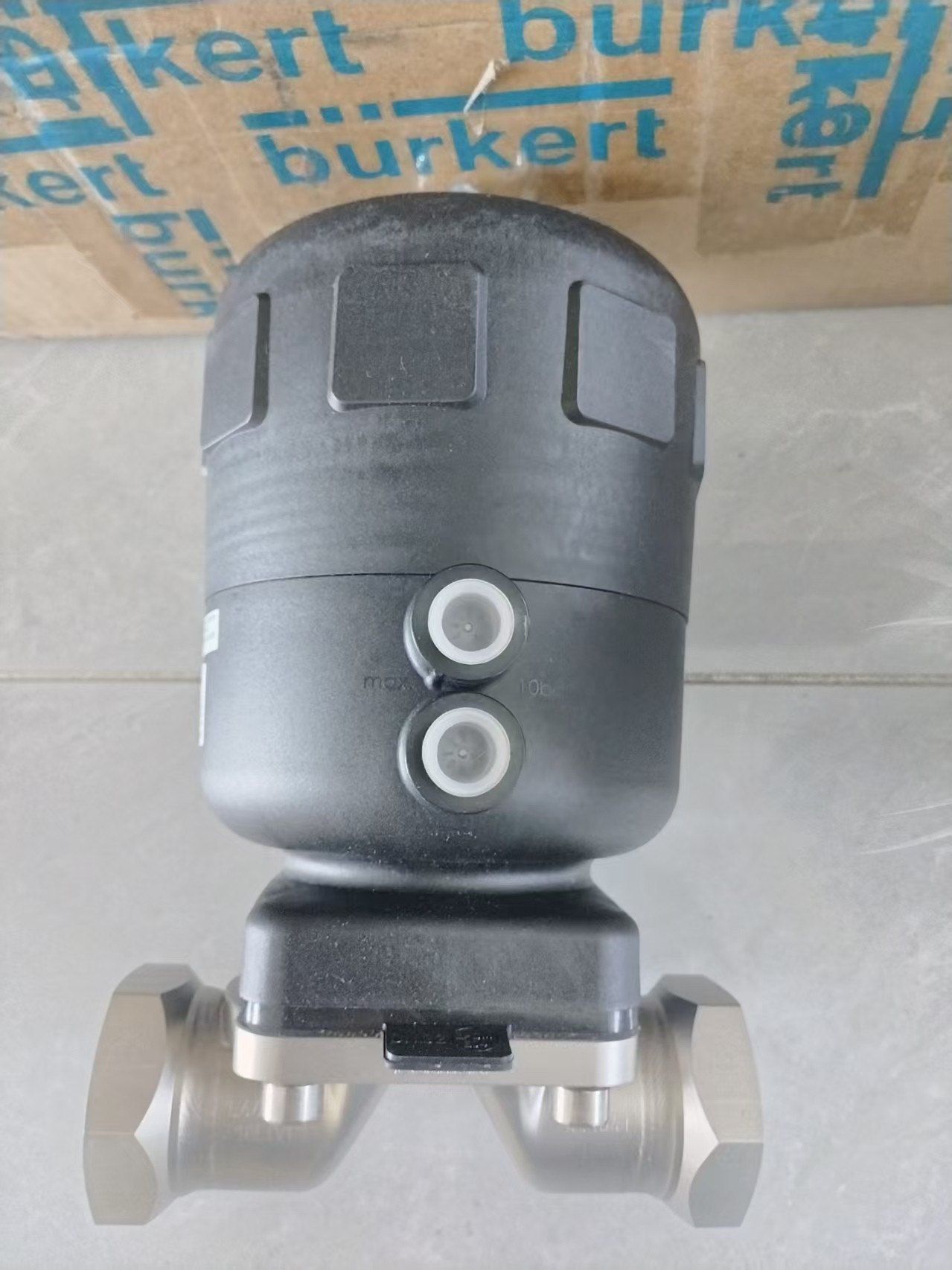

2031型氣動隔膜閥G11/4寸*2/2常閉,DN32mm,EPDM膜片,管壓式閥體

類型 2031 / 產品號 20021640

氣動隔膜閥是一種特殊形式的截?cái)嚅y，它以壓縮空氣為動力，通過隔膜的變形來實現閥門的開閉，從而控制流體介質的流動。以下是關于它的詳細介紹：

結構組成

主要由閥體、閥蓋、閥瓣、閥桿、隔膜和氣動執行機構等組成。其中，隔膜是關鍵部件，它將閥體內腔與閥蓋內腔及驅動部件隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕。

德國寶德BURKERT氣動隔膜閥工作原理

當控制氣源接通時，壓縮空氣推動執行器內的隔膜，迫使閥門打開；當控制氣源斷開，隔膜則在彈簧力的作用下回位，使閥門關閉。

按閥門結構分類：可分為直通式、角式和屋脊式。直通式流道順暢，阻力損失小；角式進出口呈直角，安裝靈活；屋脊式流通能力大，有利于固體顆粒通過。

按氣動執行機構分類：有單作用和雙作用之分。單作用依靠壓縮空氣開啟，彈簧力關閉；雙作用通過壓縮空氣分別作用于活塞兩側來控制隔膜運動。

按隔膜材料分類：常見的有丁腈橡膠、乙丙橡膠、氟橡膠、聚四氟乙烯等隔膜的氣動隔膜閥，不同材料適用于不同的介質和工況。

按使用場景分類：包括工業通用型、衛生型和防爆型等，分別適用于一般工業、食品醫藥、易燃易爆等不同場景。

德國寶德BURKERT氣動隔膜閥特點

密封性好：彈性密封的開閉件，加上沒有填料函，可確保沒有內漏和外漏。

流阻小：流線型的流道設計，使得壓力損失小，可獲得較大的流量。

耐腐蝕：襯里材料多樣，如橡膠、氟塑料等，可適用于各種腐蝕性介質。

維護方便：隔膜可更換，且結構簡單，維護費用低。

技術參數

公稱通徑：一般為 DN15～DN200mm。

公稱壓力：通常為 PN1.6。

適用溫度：根據襯里材料不同而有所差異，如襯膠≤100℃，襯氟≤150℃，無襯里≤250℃。

氣源壓力：一般為 0.4-0.7MPA。

應用領域

廣泛應用于化工、石油、食品加工、水處理等行業。在化工行業可控制酸堿液體等；在食品加工可用于控制食品原料和在水處理行業，可用于控制污水處理過程中的流量和壓力。
